Sebelumnya saya sudah mengepost beberapa tutorial bundle tracer seperti static routing, dynamic routing, dll. Semakin banyak membaca semakin banyak ilmu gan!
- User yang akan mengakses sistem, akan mengirimkan otentifikasi identitas, biasanya berupa user dan password.

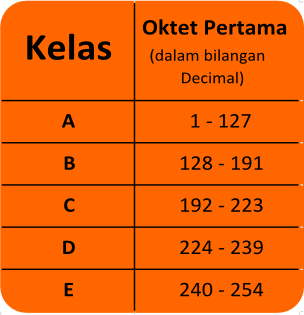

TAHAP KONFIGURASI IP ADDRESS PADA CLIENT
Pada tahap ini customer (PC) diberikan IP Address dengan cara
Klik PC è tab Desktop è IP Configuration
|
PC0 |
PC0
IP Address : 192.168.1.2/24
Gateway : 192.168.1.1
|
PC1 |
PC1
IP Address : 128.1.1.2/16
Gateway : 128.1.1.1
TAHAP KONFIGURASI IP ADDRESS ROUTER
Pada tahap ini Router terlebih dahulu diberikan IP Address agar dapat terhubung, caranya :
Klik Router è tab CLI
R1
Fa0/0 : 192.168.1.1
Se2/0 : 10.1.1.1
Perintah CLI R1 untuk konfigurasi IP Address
Router>enable
Router#config t
Router(config)#interface fa0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#interface se2/0
Router(config-if)#ip address 10.1.1.1 255.0.0.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#do wr
R2
Se2/0 : 10.2.2.2
Se3/0 : 11.2.2.2
Perintah CLI R2 untuk konfigurasi IP Address
Router>enable
Router#config t
Router(config)#interface se2/0
Router(config-if)#ip address 10.2.2.2 255.0.0.0
Router(config-if)#no shutdown
Router(config-if)#interface se3/0
Router(config-if)#ip address 11.2.2.2 255.0.0.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#do wr
R3
Se3/0 : 11.1.1.1
Fa0/0 : 128.1.1.1
Perintah CLI R3 untuk konfigurasi IP Address
Router>enable
Router#config t
Router(config)#interface se3/0
Router(config-if)#ip address 11.1.1.1 255.0.0.0
Router(config-if)#no shutdown
Router(config-if)#interface fa0/0
Router(config-if)#ip address 128.1.1.1 255.255.0.0
Router(config-if)#no shut
Router(config-if)#
Router(config-if)#exit
Router(config)#do wr
TAHAP STATIC ROUTING
Pada tahap ini dilakukan Static Routing agar router mempunyai rute agar dapat terhubung dalam jaringan yang lebih luas, caranya :
Klik Router è tab CLI
R1
Perintah CLI untuk static routing
Router>enable
Router#config t
Router(config)#ip road 11.0.0.0 255.0.0.0 10.2.2.2
Router(config)#ip road 128.1.0.0 255.255.0.0 10.2.2.2
Router(config)#do wr
R2
Perintah CLI untuk static routing
Router>enable
Router#config t
Router(config)#ip road 192.168.1.0 255.255.255.0 10.1.1.1
Router(config)#ip road 128.1.0.0 255.255.0.0 11.1.1.1
Router(config)#do wr
R3
Perintah CLI untuk static routing
Router>enable
Router#config t
Router(config)#ip road 10.0.0.0 255.0.0.0 11.2.2.2
Router(config)#ip road 192.168.1.0 255.255.255.0 11.2.2.2
Router(config)#do wr
TAHAP ENKAPSULASI ROUTER
Pada tahap ini merupakan tahap untuk memberikan autentikasi tiap router yakni pap dan chap. Masing masing memiliki cara kerja yang berbeda-beda, caranya :
Klik Router è tab CLI
R1
Perintah CLI untuk enkapsulasi pppè pap
Router>enable
Router#config t
Router(config)#hostname R1
R1(config)#username R2 password hm
R1(config)#interface se2/0
R1(config-if)#encapsulation ppp
R1(config-if)#ppp authentication pap
R1(config-if)#ppp pap sent R1 transcend hm
R1(config-if)#exit
R1(config)#do wr
R2
Perintah CLI untuk enkapsulasi ppp èpap dan chap
Router>enable
Router#config t
Router(config)#hostname R2
R2(config)#username R1 password hm
R2(config)#username R3 password hm
R2(config)#interface se2/0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp authentication pap
R2(config-if)#ppp pap sent R2 transcend hm
R2(config-if)#exit
R2(config)#interface se3/0
R2(config-if)#encapsulation ppp
R2(config-if)#ppp authentication chap
R2(config-if)#exit
R2(config)#do wr
R3
Perintah CLI untuk enkapsulasi ppp èchap
Router>enable
Router#config t
Router(config)#hostname R3
R3(config)#username R2 password hm
R3(config)#interface se3/0
R3(config-if)#encapsulation ppp
R3(config-if)#ppp authentication chap
R3(config-if)#exit
R3(config)#do wr
Hasil akhirnya akan seperti gambar dibawah ini
